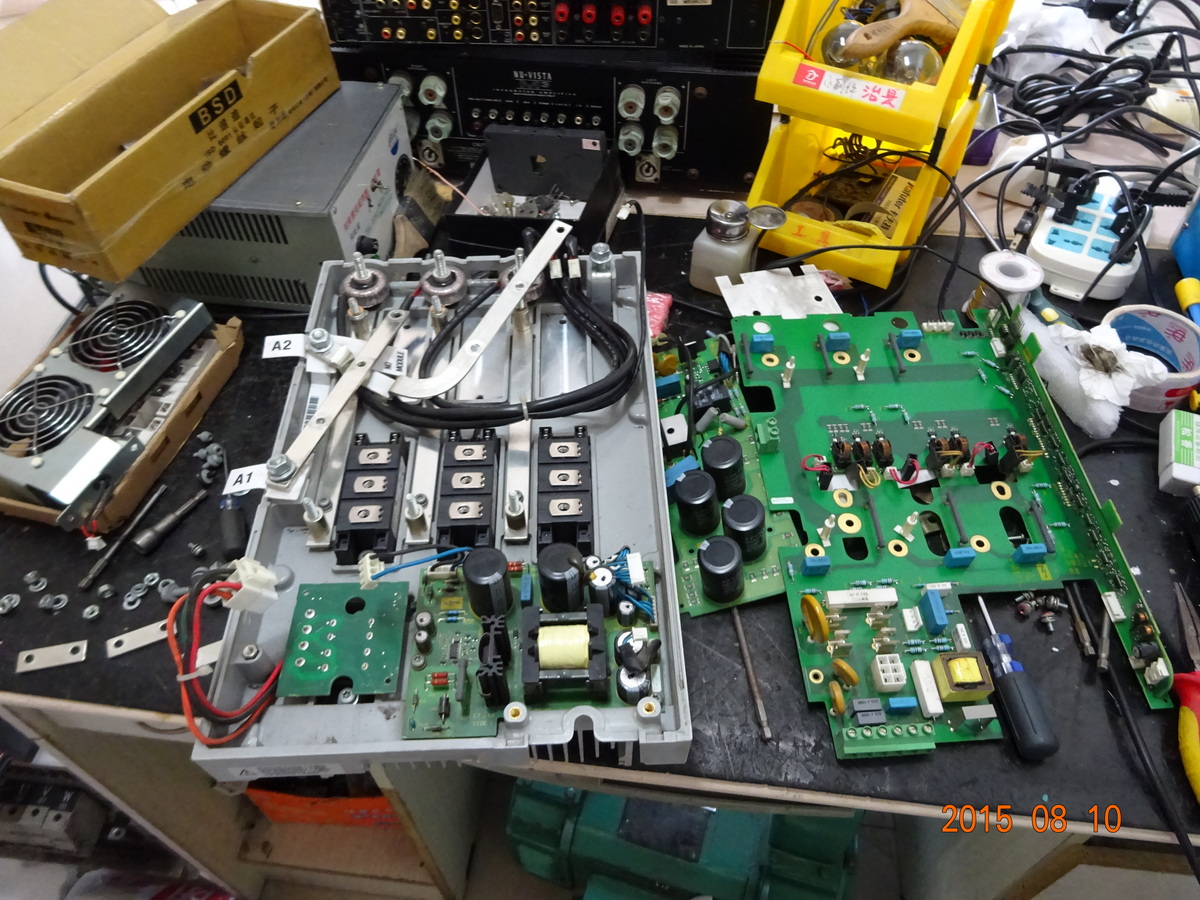

變頻器的主電路，也有多種電路形式。7.5kw以下小功率機型，如臺安n-405-1013 3.7kw變頻器主電路 ，三相整流和三相逆變電路 都 集成于一個模塊 模塊內，曾稱為‘一體化或集成式主電路’。功率稍大一點，主電路即由三相整流模塊的三相逆變模塊兩個模塊構成，中功率機型，則由3只或6 只單管或雙管式（又稱半橋）整流模塊 組成，逆變輸出電路也是如此，大功率變頻器，則數只功率模塊并聯構成以提高電流輸出（擴流）能力。主電路的形式隨功率的大小而表現在配置上有所不同。
 1： 對IGBT模塊的檢測

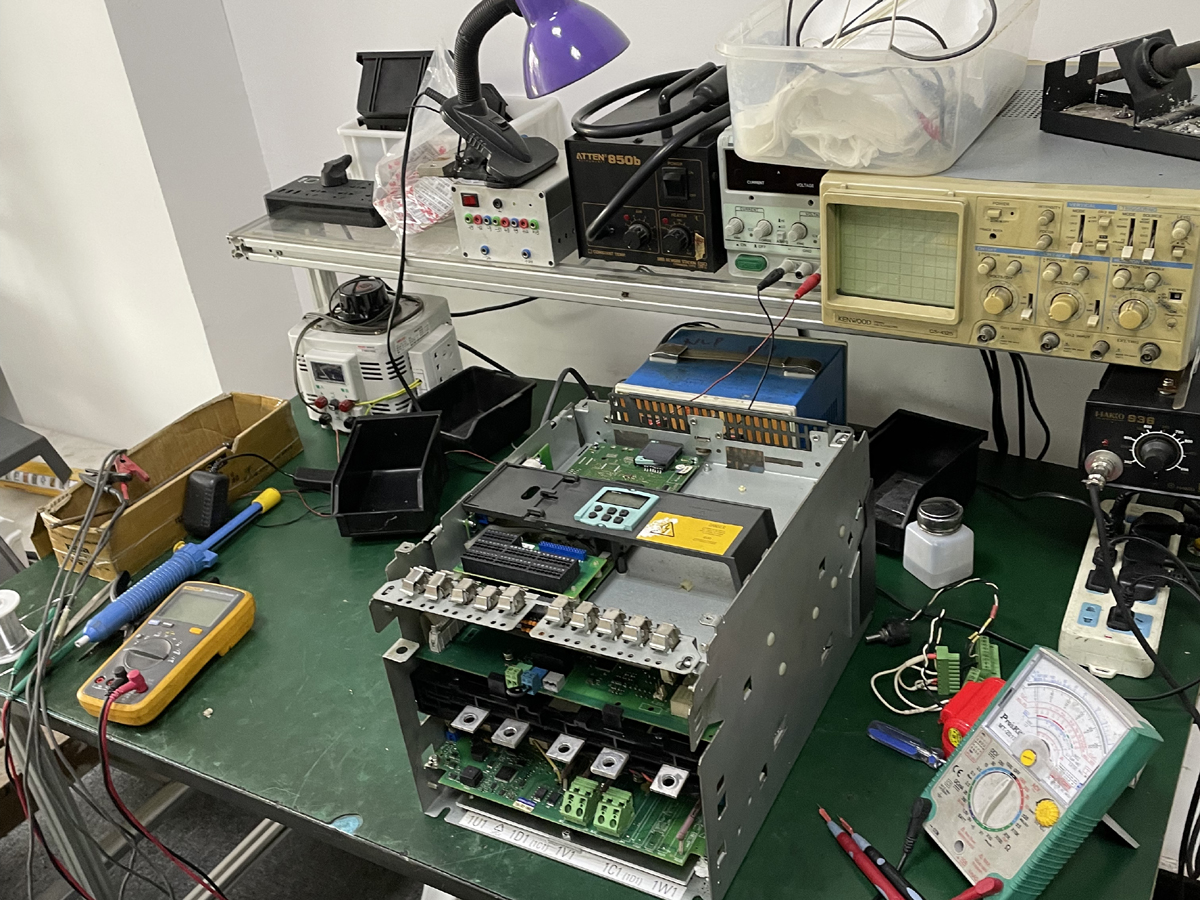

    對用戶送修的變頻器，一定要先與用戶交流，掌握使用和損壞的大致情況，這對故障部位的判斷和對用戶的答復都大有好處。變頻器接手后，不要忙于上電檢查，可先用萬用表的電阻檔（數字式萬用表的二極管檔，指針式萬用表R*100或R*1k檔）分別測量R,S,T3個電源端子對+.-端子之間的電阻值，其他變頻器直流回路正.負端標注為P.N打開機器外殼后在主電路或電路板上可找到測量點。另外，直流回路的儲能電容是個比較顯眼的元件，由R.S.T端子直接搭接儲能電容的正.負極進行電阻測量，也比較方便。
   R.S.T3個電源端子對+. –端子之間的電阻值，反映了三相整流電路 的好壞，而U.V.W3個輸出端子對+.-端子之間的電阻值，則能基本上反映IGBT模塊的好壞。將圖2-1整流和逆變輸出電路簡化一下，輸入，輸入端子與直流回路之間的測量結果便會一目了然。如圖2-2所示。
